Rippenrohr-Wärmetauscher sind nach wie vor die gängigste Bauart in der HLK- (Heizung, Lüftung, Klima) und Kältetechnik. Hydro bietet Aluminiumrohre als direkte Alternative zu Kupferrohren an. Durch die Kombination von Aluminiumrohren mit Aluminiumlamellen wird die galvanische Fehlanpassung, die die Lebensdauer der Wärmetauscher verkürzt, beseitigt und Ameisensäurekorrosion vollständig verhindert. Gleichzeitig werden Gewicht, Materialkosten und der Recyclingaufwand am Ende der Nutzungsdauer reduziert.
Die Kombination von Kupferrohren mit Aluminiumlamellen führt zu einem ständigen Kontakt zweier unterschiedlicher Metalle. Mit der Zeit verursacht diese galvanische Fehlpaarung vorzeitige Korrosion der Lamellen. Eine Konstruktion komplett aus Aluminium reduziert dieses Problem deutlich, da Aluminium resistent gegen Ameisensäurekorrosion ist – eine Schadensursache bei Kupferrohren, die schätzungsweise 10 % der vorzeitigen Ausfälle von Wärmetauschern in Innenräumen verursacht.
Und die Vorteile gehen über die Korrosionsbekämpfung hinaus:
Hydro liefert spezielle Legierungen für den Bau von Rippenrohr-Wärmetauschern: 3102E für gerade genutete Rohre und 3003/3103 für gerade und spiralförmig genutete Rohre. Für eine höhere Korrosionsbeständigkeit wird 9159* für gerade und spiralförmig genutete Rohre empfohlen.
Für Außenanwendungen wird eine Zinkbeschichtung (ZAS) für runde Rohre empfohlen. Jede Legierungskombination wird vor der endgültigen Freigabe für die Produktion durch beschleunigte Korrosionsprüfungen validiert.
Bei beschleunigten Korrosionsprüfungen (SWAAT) hielt ein verzinktes Hydro 9159*-Rohr bis zu 208 Tage bis zur Perforation durch, im Vergleich zu 152 Tagen bei unbeschichtetem Rohr und 60 Tagen bei einem verzinkten 3003-Referenzrohr.
*Interne Hydro-Legierungsbezeichnungen

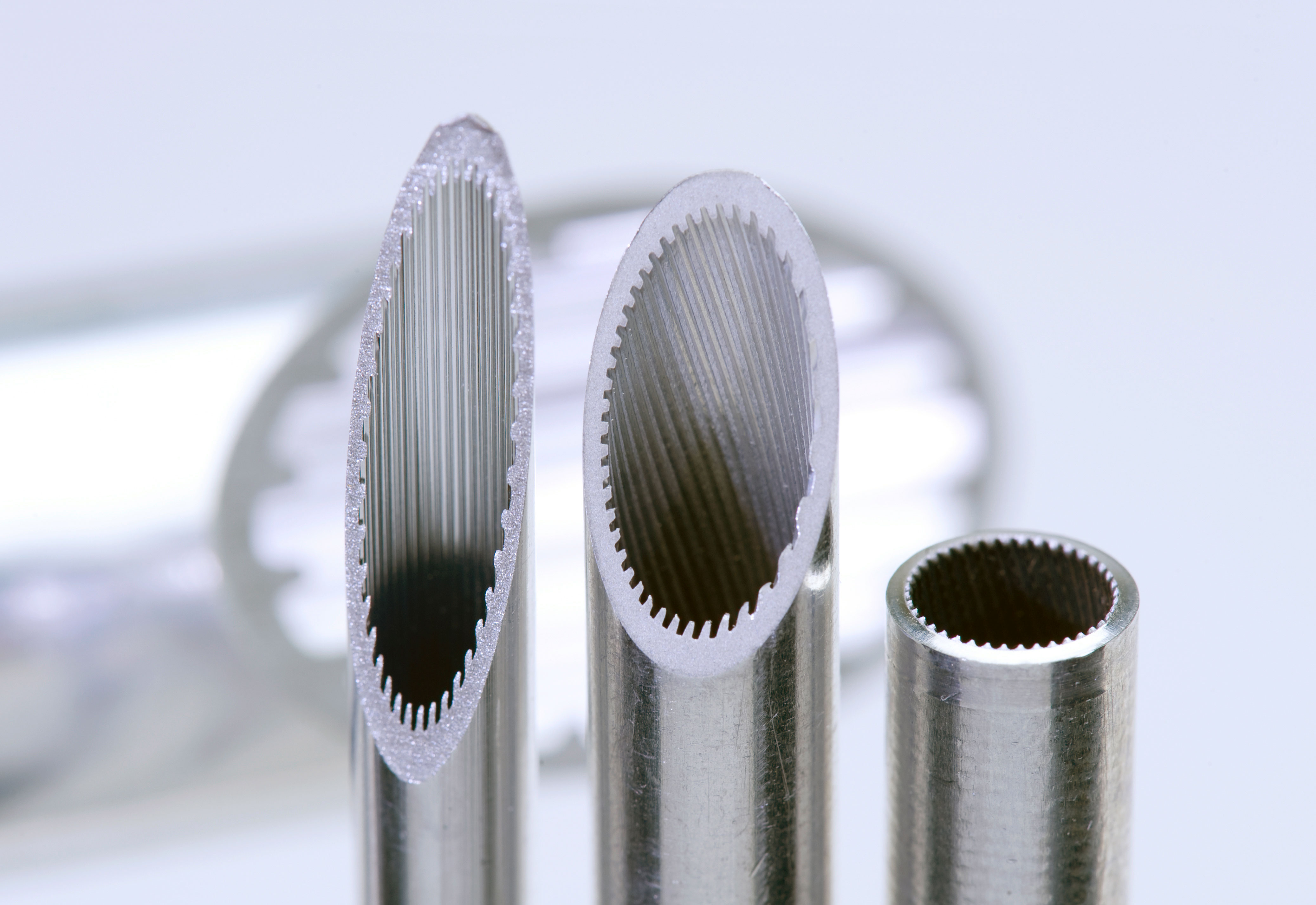

Die Leistung eines Wärmetauschers hängt maßgeblich vom Inneren des Rohrs ab. Unsere Hygroove-Rohre mit innenliegenden, optimierten Rillen, erhältlich mit geraden oder spiralförmigen Nuten, können den Wärmeübergangskoeffizienten auf der Kältemittelseite je nach Kältemittel, Durchflussrate und Rillentyp um 50 % bis über 300 % gegenüber einem glatten Rohr steigern. Die richtige Geometrie sorgt für ein optimales Verhältnis zwischen diesem Vorteil und dem Druckverlust. Unsere Ingenieure unterstützen Sie gerne dabei, die beste Lösung für Ihr System zu finden.
Ja. Aluminium wird in Rohrbündelwärmetauschern, Mikrokanalwärmetauschern und Rohrleitungssystemen eingesetzt. Im Vergleich zu Kupfer bietet Aluminium ein geringeres Gewicht, eine bessere Recyclingfähigkeit, niedrigere Materialkosten und Kompatibilität mit Ammoniak als Kältemittel. Zudem ist Aluminium beständig gegen Ameisensäurekorrosion.
Ein Rippenrohr-Wärmetauscher kombiniert runde oder ovale Rohre mit gestanzten oder gewellten Rippen, die mechanisch zu einer Spirale verbunden werden. Hydro liefert die in dieser Konstruktion verwendeten Aluminiumrohre, Rippen und Legierungslösungen als direkte Alternative zu Kupferrohr-/Aluminiumrippen-Wärmetauschern.
Für gerade und spiralförmig genutete Standardrohre werden die Werkstoffe 3102E und 3003/3103 verwendet, für höhere Korrosionsbeständigkeit 9159. Für Außengeräte wird eine Zinkbeschichtung (ZAS) für Rundrohre empfohlen.
Ameisensäurekorrosion ist eine Ausfallursache, die Kupferwärmetauscher betrifft und schätzungsweise für etwa 10 % der vorzeitigen Ausfälle von Wärmetauschern in Innenräumen verantwortlich ist. Aluminium ist resistent gegen Ameisensäurekorrosion.
Die Einsparungen hängen von der Konstruktion und der Region ab; spezifische Spulenanalysen haben Materialeinsparungen von 34 bis 48 % beim Ersatz von Kupfer durch Aluminium ergeben.
